Оснастка для изготовления нагелей своими руками
Здравствуйте, уважаемые читатели и самоделкины!
Не можете купить подходящий нагель или шкант в магазине?
В данной статье автор YouTube канала «izzy swan» расскажет Вам об одном способе изготовления нагелей среднего и большого диаметра из любой древесины при помощи шуруповерта.
Этот метод очень прост, а приспособление для него можно сделать за несколько минут.
Материалы , необходимые для самоделки.
— Сосновый брус
— Наждачная бумага.
Процесс изготовления.
Итак, материалом для корпуса послужит брус 50Х200 мм из жёлтой сосны.

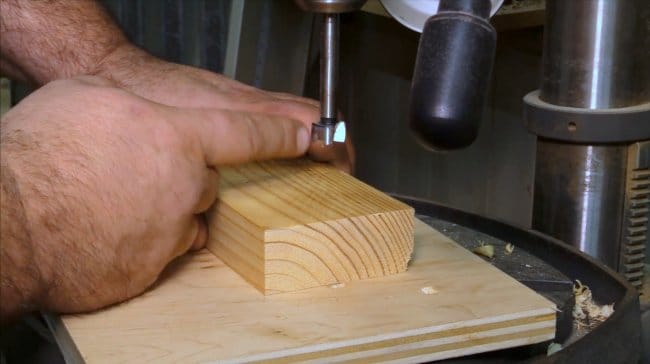

В этом бруске при помощи сверлильного станка необходимо проделать сквозное отверстие. Станок желателен только для соблюдения вертикали при сверлении, вместо него можно использовать шуруповерт и направляющую для дрели .
Поскольку требуемый диаметр готового нагеля должен составить ¾ дюйма (20 мм), то и отверстие делается при помощи сверла Форстнера того же диаметра.
Далее входное отверстие зенкуется, ему можно придать конусовидную форму — то, что на профессиональном языке называется фаской. Для этого Иззи использует вот такую зенковку по дереву .
Если в Вашем арсенале отсутствует такая зенковочная насадка, то можно воспользоваться конической фрезой, или же сделать всё с помощью ножа, вручную.

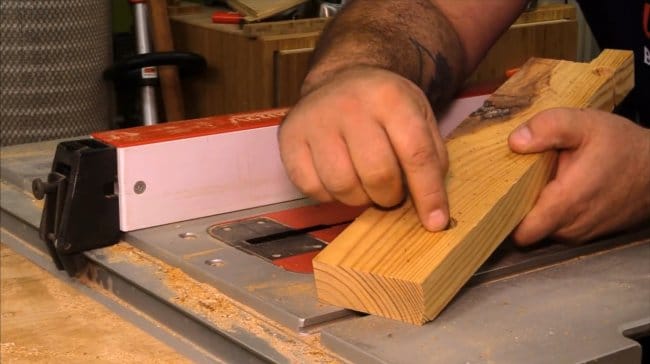

Затем на циркулярной пиле делается разрез по касательной линии к окружности отверстия и немного за неё, так чтобы на боковой части «цилиндра» получилась щель.
Сама щель должна иметь V-образную форму, сужающуюся к входному отверстию. Это достигается небольшим наклоном пильного диска циркулярной пилы.

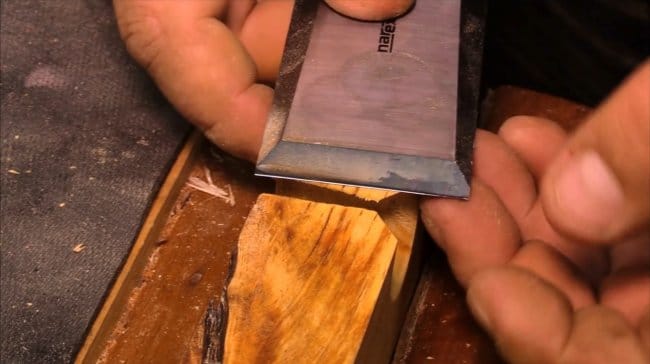

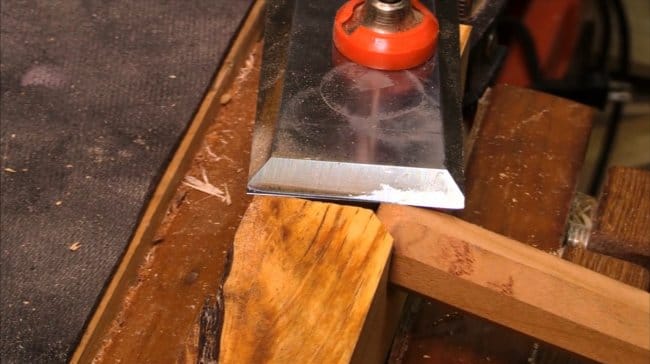

Над данной прорезью мастер намерен зафиксировать лезвие широкой плоской стамески . Если у Вас нет настолько широкой стамески, то вместо прекрасно нее подойдет железко ручного рубанка.
Для этого он размещает выдающийся край стамески таким образом, чтобы он выступал за край верхней плоскости корпуса в сторону входного отверстия.
Лезвие будет залегать под максимально острым углом к плоскости в которой расположена ось отверстия. При этом та точка, в которой отверстие переходит в тонкий желобок, должна оказаться где-то по центру лезвия.
В таком положении лезвие стамески можно двигать назад и вперёд с целью подобрать требуемый размер готового кругляка. Когда лезвие сдвигается назад, диаметр кругляка будет больше, когда оно движется в противоположном направлении — диаметр уменьшается.
Мастер советует перед началом обработки древесины обязательно наточить лезвие стамески с помощью специальной точилки для столярных инструментов. Про ее изготовление было подробно рассказано в недавней статье.
Также во время распиловки заготовок, следует стараться максимально точно подогнать размеры восьмигранника к диаметру отверстия точилки.
Если же Вам необходимо выполнить финишную шлифовку, то можно не доставать нагель из головки, и обработать также с помощью дрели.
Для изготовления шкантов маленького диаметра, лучше подойдет другое приспособление, которое также позволяет сделать на них насечки. Про него рассказано в следующей статье.
Благодарю автора за простое, но полезное приспособление для столярной мастерской.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
Источник
Простые самодельные ваймы – струбцины для склеивания столярных щитов
Несмотря на всеобщее презрение к «корпусной» мебели с ее квадратно-гнездовым дизайном, изготовление щитов – весьма распространенная задача в столярном деле. В самом деле – деревья такой толщины, чтобы выпилить из них, ну скажем, столешницу, встречаются не так уж часто и на всех их не хватит. Более того – широкие доски, зачастую, специально нашинковывают на некрупные части и заново склеивают. Это сильно снижает вероятность их коробления и растрескивания в их последующей, мебельной ипостаси.
Сам процесс склеивания содержит ряд важных моментов – толщина, ориентирование слоев, толщина клея, о чем позже, сейчас же, речь идет о механизме для удобного сжатия предварительно подготовленных деревянных заготовок. Это специализированная струбцина — вайма. Для склеивания одного щита, применяют как минимум две струбцины.
Здесь следует сказать, что существует способ скрепления заготовок этакими «зубчиками», позволяющий увеличить площадь склеивания и соответственно его прочность. Практика, однако, показывает, что со времен применения «самоварного» столярного клея из сухих плиток, химическая промышленность шагнула далеко вперед, и теперь, любая склейка ровных торцов, прочнее основного дерева. Во всяком случае, их хвойных разновидностей, из которых и клеят обычно щиты. Поэтому, вполне достаточно строгания.
Итак, возможные варианты.
Анализ существующих аналогов.
Решение «в лоб». Удобнее чем клеить прямо на верстаке, но не на много. Единственный плюс – простота конструкции. Основание, однако, должно быть весьма жестким, особенно, при, сколь ни будь значительной длине.
При склеивании, требуются дополнительные простые столярные струбцины и ровная рейка по ширине щита, для препятствования его выгибания под нагрузкой. Тем не менее, при не частых работах, конструкция вполне оправдана, некоторое усложнение технологии, вполне можно пережить.
Симметричная конструкция. В общем, логически следует из предыдущей, простой. Торцевые упоры подвижно прикреплены к двум ровным боковинам. При прикладывании осевого усилия, одновременно сжимаются и боковины.
Несколько вариантов торцевых упоров.
Голубенький вариант, кроме покраски, примечателен тем, что большинство деталей стандартны – крупные метизы, прямоугольная труба.
Нашелся даже этакий набор-конструктор «сделай сам». «Зубчики» для ступенчатого изменения ширины заготовки, позволят проще нахлобучивать механизм на заготовку. Самые габаритные и неудобные в хранении и транспортировке детали, предлагается сделать самостоятельно из твердого дерева. Поэтому набор, надо полагать, стоит копейки.
Практика, однако, показывает – как не аккуратничай, на струбцинах все равно будет клей, отдирать который от железок можно без их повреждения, даже весьма грубыми способами, вплоть до применения УШМ. Деревянные же части, либо придется предохранять черновыми прокладками из дерева, либо просто часто менять. И то и другое, не слишком удобно.
Самодельный металлический аналог.
Видно, что специальных площадок-упоров здесь не предусмотрено, поэтому, чтобы не испортить вмятинами края будущего щита, подкладывают технологическую прокладку из дерева.
Менее очевидная конструкция струбцины – ассиметричная. Решение остроумное, простое и изящное.
Наш ответ Чемберлену.
МАШКОВ: Астронавты! Которая тут цаппа?
БИ: Там, ржавая гайка, родной.
МАШКОВ: У вас тут всё ржавое!
БИ: А эта самая ржавая.
Предлагаю свой вариант симметричных струбцин. Ваймы сделаны без применения стационарного оборудования – только ручным инструментом. Немного применялась электрическая сварка, но это скорее от восторга неофита – в те времена, только-только осваивал сварочный инвертор и применял новый навык везде, где только возможно.
Материалами послужили только стандартные метизы и два вида металлопроката – прямоугольная труба и полоса. Было изготовлено четыре одинаковых ваймы, с их помощью, было склеено много разных заготовок, как сугубо утилитарного характера, так и для декоративных поделок.
Размер струбцин – для, щитов умеренного размера, максимальной шириной примерно 700…750 мм, однако же, можно соединить струбцины попарно и клеить изрядных размеров щиты в два приема. Длина щита, зависит от количества струбцин и при четырех штуках, может достигать 1…1,5 м. Ряд симметричных отверстий на сторонах струбцины, позволяет без особенного труда переставлять ее задний упор, для удобной работы при стягивании узких щитов.
Конструкция верхнего винтового зажима проста и технологична, материалами для нее, также служат стандартный прокат и метизы, что является большим преимуществом в условиях отсутствия доступа к станочному оборудованию.
Корпус винтового зажима выполнен из отрезка всё той же прямоугольной трубы 40х25, внутри ее, помещена удлинительная гайка М12.
Гайка удерживается только резьбовой шпилькой и стенками корпуса, узкая сторона корпуса, не допускает проворачивания гайки. При вывинчивании шпильки, гайка просто выпадает из корпуса. Решение весьма ремонтопригодное – в случае повреждения резьбы, элементы легко заменяются стандартными недорогими метизами.
Задний упор также выполнен из отрезка трубы 40х25 мм, удерживаемый двумя парами серег. Для компенсации толщины «нахлеста», под одну из пар, подложено по две стандартных шайбы М10, с каждой стороны (см.фото ниже).
Что было использовано для работы.
Набор обычного слесарного инструмента, хорошие тиски, ручная электрическая дрель. Разметочный инструмент – рулетка, угольник, чертилка или спиртовой фломастер. Для резки железок – УШМ. Пригодится электрическое точило. Кое-где применялась сварка, но можно и обойтись. При работе с электрическим инструментом, обязательно использование защитных очков и наушников.
Прямоугольная труба 40х25, полоса шпилька с резьбой М12, болты, гайки, шайбы М10.
Определяемся с потребным количеством струбцин и приобретаем нужные материалы.
Нарезаем куски прямоугольной трубы, размечаем, накерниваем центры отверстий. При наличии станка, сверлить можно с одной стороны, насквозь, если же работать ручным инструментом, лучше не полениться и дополнительно разметить-сверлить и обратную сторону. Отверстия в металле, сравнительно крупного диаметра, лучше сверлить при пониженных оборотах. Удобно работать перфоратором в режиме сверления, при этом его зажим снабжается небольшим трехкулачковым сверлильным патроном с простым переходником. Часто, такая оснастка входит в комплект перфоратора. Большая мощность и невысокие обороты, делают работу таким инструментом весьма удобной.
После резки и сверления, не забываем притупить острые кромки.
Нарезаем-размечаем, сверлим. Округлые краешки размечал без затей – прикладывая подходящую монетку. Обтачиваем края на точиле, притупляем острые кромки. Волшебным напильником, в тисках.
Винтовой зажим, задний упор.
Нарезал нужной длины резьбовые шпильки, на один из концов приварил по длинной «соединительной» гайке.
При отсутствии доступа к сварочным работам, навинченную гайку можно просверлить и продеть в нее поперечный перекидной рычаг с ограничителями, на манер, ворота тисков. Остальное очевидно.
Работа над ошибками, несколько слов в заключение.
В качестве осей использованы стандартные болтики с гайками М10 соответствующей длины. Следует признать это вполне работоспособным, дешевым вариантом, хотя для более плавного хода подвижных соединений, лучше бы применить гладкие стержни, к примеру – обрезки тех же болтов с неполной резьбой. С теми же целями, отверстия, хорошо бы сверлить станочным способом.
Практика показала, что длину резьбовой шпильки, смело можно уменьшить на треть, ну скажем, до 300 мм.
Струбцины, как и любые самодельные железки из обычной, «черной» стали, желательно покрасить.
Для большего удобства, ряд гаек соединений не участвующих в «переключении диапазонов» можно заглушить, сделав несколько точек сваркой, хорошенько накернив торец болта или просто его расклепать. Это уменьшит утерю гаек при переноске струбцин.
При зажиме щита, стальной винт упирается в мягкую деревяшку со значительным усилием и продавливает ее. Удобными оказались съемные металлические упоры из кусочка железной полосы с наваренной гайкой. Гайка предотвращает соскальзывание упора при затягивании. В «транспортном положении» упоры хранятся в тряпочном носочке, вместе с несколькими запасными болтиками и гайками.
Очевидное — для затягивания винтов, удобнее и безопаснее, применять накидной ключ.
И последнее – самое главное при склеивании щитов, как оказалось – настройка строгального станка, на котором будут обрабатываться заготовки, и да – как ни крути, щит не получается совсем ровным, струбцины лишь уменьшат «ступеньки» и повысят удобство процесса, склеенную заготовку щита, все равно придется строгать.
