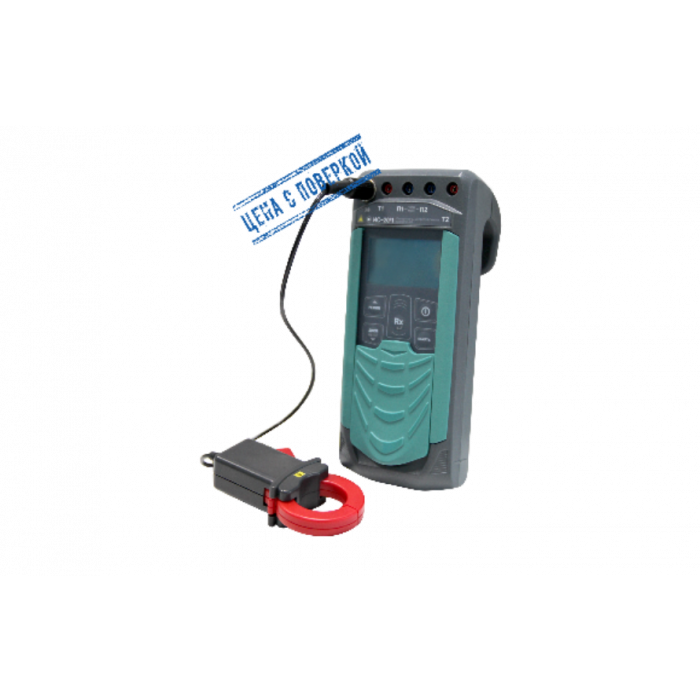

Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1, 40мм
Код товара 128005
Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.
В меню прибора можно выбрать один из трёх языков: английский, французский, русский.
Дополнительная опция:
— Измерение сопротивления заземлителя с применением двух клещей без применения вспомогательных электродов ( ГОСТР 50571.16). Метод особенно удобен, где нет возможности использования вспомогательных электродов, например в условиях заасфальтированной местности.
| Диапазоны измерения сопротивления контура заземления | 1- 999 мОм 1,00 -9,99 Ом 10,0 — 99,9 Ом 100 — 999 Ом 1кОм — 9,99 кОм |
| Максимальный тестовый ток | 250 мА/128 Гц |
| Минимальное разрешение, Ом | 0,001 |
| Погрешность | 3% |
| Фильтрация помехи | до 24 В |
| Измерение переменного тока частотой 50Гц (с помощью клещей КТИ-20/1) | 1 мА — 2,5 А |
| Измерение напряжения (амплитудное значение) | 300 В |
| Диапазон рабочих температур | от -15°С до +55°С |
| Питание | аккумулятор Ni-MH 6B или 5 элементов типа АА |
| Габариты, мм | 88х105х245 мм |
| Диапазон измерения сопротивления заземления методом двух клещей без разрыва петли заземления | 0,01 — 100 Ом |
| Вес, кг | не более 0,8 |
http://www.youtube.com/watch?feature=player_embedded&v=GUKqUYtYlhQ
Источник
Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/2, 80мм
Код товара 128008
Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.
В меню прибора можно выбрать один из трёх языков: английский, французский, русский.
Дополнительная опция:
— Измерение сопротивления заземлителя с применением двух клещей без применения вспомогательных электродов ( ГОСТР 50571.16). Метод особенно удобен там, где нет возможности использования вспомогательных электродов, например в условиях заасфальтированной местности.
| Диапазоны измерения сопротивления контура заземления | 1- 999 мОм 1,00 -9,99 Ом 10,0 — 99,9 Ом 100 — 999 Ом 1кОм — 9,99 кОм |
| Максимальный тестовый ток | 250 мА/128 Гц |
| Минимальное разрешение, Ом | 0,001 |
| Погрешность | 3% |
| Фильтрация помехи | до 24 В |
| Измерение переменного тока частотой 50Гц (с помощью клещей КТИ-20/2) | 1 мА — 2,5 А |
| Измерение напряжения (амплитудное значение) | 300 В |
| Диапазон рабочих температур | от -15°С до +55°С |
| Питание | аккумулятор Ni-MH 6B или 5 элементов типа АА |
| Габариты, мм | 88х105х245 мм |
| Диапазон измерения сопротивления заземления методом двух клещей без разрыва петли заземления | 0,01 — 100 Ом |
| Вес, кг | не более 0,8 |
http://www.youtube.com/watch?feature=player_embedded&v=GUKqUYtYlhQ
Источник
ИС-20/1 с клещами КТИ-20/1 (40 мм) — измеритель сопротивления заземления
Описание ИС-20/1 с клещами КТИ-20/1 (40 мм)
Измеритель сопротивления заземления ИС 20/1 с клещами КТИ-20/1 (40 мм) предназначен для измерения сопротивления элементов заземления, металлосоединений, а также непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу. Помимо этого, прибор ИС-20/1 проводит измерения с автоматическим вычислением удельного сопротивления грунта.
В приборе также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления. Метод особенно удобен, где нет возможности использования вспомогательных электродов, например, в условиях заасфальтированной местности
Назначение измерителя сопротивления заземления ИС-20/1 с клещами
- измерение сопротивления элементов заземления трех- или четырехпроводным (3p- и 4р-) методом от 1 мОм до 10 кОм
- измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм
- вычисление удельного сопротивления грунта в Ом/м
Особенности измерителя сопротивления заземления ИС-20/1 с клещами 40 мм
- защита от появления напряжения во время измерения
- автоматическое переключение диапазонов и определение единиц измерения
- возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
- высокая помехоустойчивость
- высокоинформативный ЖК дисплей
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54
- встроенная память на 10 000 измерений
- связь с компьютером
- автоматическое отключение питания
- индикация состояния внутреннего источника питания
- система защиты аккумулятора от перезарядки
- защита от неправильного включения
Устройство и работа измерителя ИС-20/1
Органы управления, индикации и сигнальные разъемы расположены на передней панели прибора ИС 20 1. Вся индикация прибора выводится на жидкокристаллический индикатор.
Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал постоянного напряжения. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения выводится на индикатор измерителя ИС20/1.
Расположение разъёмов подключения и органов управления ИС 20/1
1, 4 — гнезда Т1 и Т2 для подключения измерительных кабелей;
2, 3 — гнезда П1 и П2 для подключения измерительных кабелей соответственно.
5 — Жидкокристаллический индикатор показывает режим работы прибора, результат измерения и состояние аккумулятора.
6 — кнопка предназначена для включения и выключения прибора.
7 — кнопка вызова функции работы с памятью (запись, чтение, удаление и передача на компьютер измеренных значений);
8 — кнопка – начало или прекращение измерений.
9 — кнопка — предназначена для переключения вида и объема отображаемой информации.
10 — кнопка предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта.
Источник

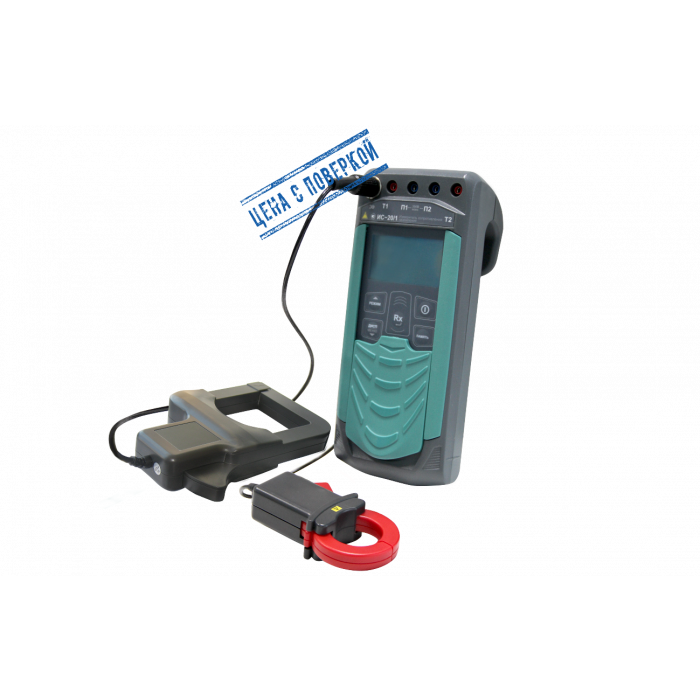

Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1, 40мм и КТИ-20/2, 80мм
Код товара 128006
Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.
В меню прибора можно выбрать один из трёх языков: английский, французский, русский.
Дополнительная опция:
— Измерение сопротивления заземлителя с применением двух клещей без применения вспомогательных электродов ( ГОСТР 50571.16). Метод особенно удобен, где нет возможности использования вспомогательных электродов, например в условиях заасфальтированной местности
| Диапазоны измерения сопротивления контура заземления | 1- 999 мОм 1,00 -9,99 Ом 10,0 — 99,9 Ом 100 — 999 Ом 1кОм — 9,99 кОм |
| Максимальный тестовый ток | 250 мА/128 Гц |
| Минимальное разрешение, Ом | 0,001 |
| Погрешность | 3% |
| Фильтрация помехи | до 24 В |
| Измерение переменного тока частотой 50Гц (с помощью клещей КТИ-20/1, КТИ-20/2) | 1 мА — 2,5 А |
| Измерение напряжения (амплитудное значение) | 300 В |
| Диапазон рабочих температур | от -15°С до +55°С |
| Питание | аккумулятор Ni-MH 6B или 5 элементов типа АА |
| Габариты, мм | 88х105х245 мм |
| Диапазон измерения сопротивления заземления методом двух клещей без разрыва петли заземления | 0,01 — 100 Ом |
| Вес, кг | не более 0,8 |
http://www.youtube.com/watch?feature=player_embedded&v=GUKqUYtYlhQ
Источник
ИС-20/1 с клещами КТИ-20/1 (40 мм) и КТИ-20/2 (80 мм) — измеритель сопротивления заземления
Описание ИС-20/1 с клещами КТИ-20/1 (40 мм) и КТИ-20/2 (80 мм)
Измеритель сопротивления заземления ИС 20/1 с клещами КТИ-20/1 (40 мм) и КТИ-20/2 (80 мм) предназначен для измерения сопротивления элементов заземления, металлосоединений, а также непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу. Помимо этого, прибор ИС-20/1 проводит измерения с автоматическим вычислением удельного сопротивления грунта.
В приборе также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления. Метод особенно удобен, где нет возможности использования вспомогательных электродов, например, в условиях заасфальтированной местности.
— Измерение сопротивления заземлителя с применением двух клещей без применения вспомогательных электродов (ГОСТР 50571.16). Метод особенно удобен, где нет возможности использования вспомогательных электродов, например в условиях заасфальтированной местности.
Назначение измерителя сопротивления заземления ИС-20/1 с клещами
- измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм
- измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей
- измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до 100 Ом
- измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм
- измерение переменного тока частотой 50Гц от 1 мА до 2,5А
- вычисление удельного сопротивления грунта в Ом/м
Особенности измерителя сопротивления заземления ИС-20/1 с клещами 40+80 мм
- защита от появления напряжения во время измерения
- автоматическое переключение диапазонов и определение единиц измерения
- возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
- высокая помехоустойчивость
- высокоинформативный ЖК дисплей
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54
- встроенная память на 10 000 измерений
- связь с компьютером
- автоматическое отключение питания
- индикация состояния внутреннего источника питания
- система защиты аккумулятора от перезарядки
- защита от неправильного включения
Устройство и работа измерителя ИС-20/1
Органы управления, индикации и сигнальные разъемы расположены на передней панели прибора ИС 20 1. Вся индикация прибора выводится на жидкокристаллический индикатор.
Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал постоянного напряжения. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения выводится на индикатор измерителя ИС20/1.
 Расположение разъёмов подключения и органов управления ИС 20/1 1, 4 — гнезда Т1 и Т2 для подключения измерительных кабелей; 2, 3 — гнезда П1 и П2 для подключения измерительных кабелей соответственно. 5 — Жидкокристаллический индикатор показывает режим работы прибора, результат измерения и состояние аккумулятора. 6 — кнопка предназначена для включения и выключения прибора. 7 — кнопка вызова функции работы с памятью (запись, чтение, удаление и передача на компьютер измеренных значений); 8 — кнопка – начало или прекращение измерений. 9 — кнопка — предназначена для переключения вида и объема отображаемой информации. 10 — кнопка предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта. Источник |
