Обжимные клещи для ответных частей (BLS) штырьевых контактов (PLS)
Один из самых ходовых разъемов это PLS пара BLS
Их я пихаю везде где только можно. Они дешевые, удобные, надежные. Одно только парило — оконцовка BLS делается с помощью спец клещей, а я их нигде найти не мог. Гугление клещей под такой разъем ничего вразумительного не давало, а то что продавалось не подходило. Решал вопрос обжима этих контактов простой пайкой. Не очень быстро, зато надежно.
И вот таки мне удалось найти подходящие клещи:

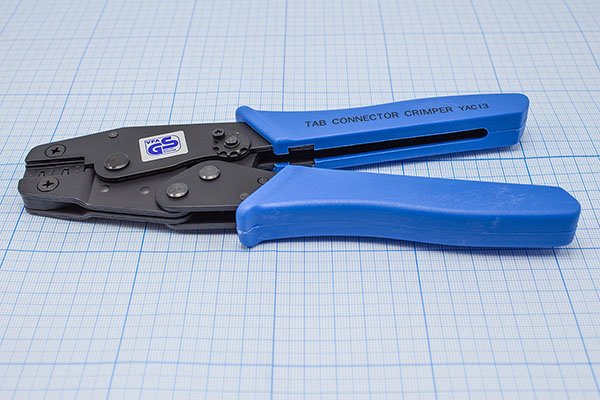

Зовутся они YAC 13(MOLEX).
Вот шли в такой упаковке:
Проблема найти нужные клещи была еще в том, что я понятия не имел какой формы должны быть обжимающие губки. Везде в интернете, где встречал описание таких клещей, об этом было ни слова, ни фотографии. Мол вот купил клещи, жмут клево, выглядят так и фотка общим планом. Зашибись.
Губки выглядят так:
Обратите внимание на то, что они двухуровневые. Первый для зажима проводника, а второй для изоляции. И как бы такие В-образные. Закругленные, чтобы края контакта развернулись кругом и воткнулись в жилу.
Ответная часть тоже двух ярусная. Но не столь заметно.
Работать ими просто.
Зачищаем чуть чуть проводок:
Вставляем контакт и чуть сжимаем. Трещетка не даст рукояткам разойтись.
При этом видим, что лапки контакта пошли по окружности. Потом они развернутся и врежутся в изоляцию.
Вставляем провод до упора.
И жмем что есть силы:
Дальше остается натянуть на него либо обойму пластиковую, либо термоусадку. Я для одиночных выводов предпочитаю термоусадку. Удобней, можно взять белую и что-нибудь на ней маркером чиркать. Обсаживаю зажигалкой. Главное совать не в пламя, а держать повыше, над жаром.
В среднем у меня уходит около 20 секунд на один контакт.
▌Допилка доделка клещей
Изначально то ли подходили они плохо, то ли качество не очень. Но контакт дожимался не до конца, можно было проводок выдернуть из обжатого контакта. Для этого я взял надфиль и чуток подточил соприкасающиеся части. В результате дожимать стало глубже, контакт стал нормальный.
Да, и не возьмите по ошибке YAC12 это клещи для других коннекторов. BLS они тоже жмут, но со второго раза. Т.к. у них губки уже:
Спасибо Goron Dekar’y за это дополнение и фотку.
В общем, рекомендую. Цена вопроса около 1500р. Если часто работаете с такими или похожими контактами, то вещь из разряда необходимых.
Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!
А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.
