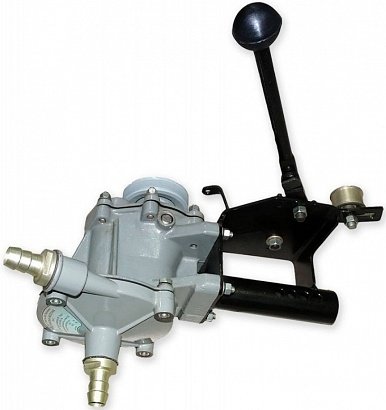

Установка насосная УН-1 для мотокультиватора КРОТ предназначена для снабжения водой мотокультиватора «КРОТ». Набирает воду из открытых водоемов и помогает в поливе огородов, дачных участков, садовых насаждений. Незаменимая техника настоящего хозяина. Никакие засухи не застанут вас врасплох, если вы приобретете систему культиватор плюс насос. Даже если на участке нет водопровода, это не помешает вам собрать щедрый урожай. Достаточно иметь недалеко от огорода озеро, пруд или реку. Подходит любой открытый источник воды.
Инструкция по использованию прилагается в наборе, вы сможете самостоятельно собрать агрегат и подключить его к мотоблоку. Установка отвечает всем требованиям безопасности.
Основные правила, о которых стоит помнить во время применения установки насосной УН-1 для мотокультиватора КРОТ:
— запускать двигатель можно только при выключенном сцеплении;
— производить регулировку параметров допускается только при выключенном двигателе;
— необходимо ответственно отнестись к отработанным маслам и слить их в специальную емкость, чтобы позже утилизировать на АЗС;
— после использования насосная установка требует очистки от грязи.
Установка имеет ограниченный срок службы, который составляет 7 лет.
Габариты насосной установки: 460*280*430 мм. Шланг для всасывания воды опускается в водоем, при правильном подключении вода без перебоев подается к мотоблоку. Используя установку, вы сможете более эффективно применять на участке мотоблок, расширив его функционал.
Преимущества установки насосной УН-1 для мотокультиватора КРОТ:
— работает в системе с мотоблоком КРОТ, идеально подходит именно для этого устройства;
— набирает воду из любых открытых источников;
— отвечает всем требованиям безопасности;
— гарантия от производителя 1 год;
— насосная установка имеет напор 16 метров;
— масса устройства 8 кг.
Источник
Установка насосная УН — 1 к мотокультиватору «КРОТ»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 150910000 РЭ
1. ОБЩИЕ УКАЗАНИЯ
Установка насосная УН – 1 (далее установка) в агрегате с мотокультиватором «Крот» предназначена для подачи воды из открытых источников при поливе культурных растений на приусадебных, огородных и садовых участках.
Для использования установки с мотокультиватором «Крот» необходимо отдельно через торговую сеть приобрести комплект дополнительных принадлежностей:
для МК-1А-01, МК-1А-02,
кронштейн 151200400 – 1 шт.
колесо левое 151200500 – 1 шт.
колесо правое 151200600 – 1 шт.
для МК-3-01, МК-3-02
Порядок присоединения комплекта дополнительных принадлежностей указан в приложении 9 руководства по эксплуатации мотокультиватора «Крот» и в паспорте на дополнительные принадлежности.
Примечание. Колеса допускается не устанавливать.
2.ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Производительность, л/мин. — 25
3. Геодезическая высота всасывания, м — 6,0
4. Масса конструкционная, кг
установка без шлангов (комплект № 1) — 8,0
установка со шлангами ( комплект № 2) — 14,0
5. Габаритные размеры, мм
6. Применяемое масло для смазки редуктора
(трансмиссионное, любой марки), V, см³ — 100
3. КОМПЛЕКТ ПОСТАВКИ
№ п/п
Наименование
Количество
1
2
3
Комплект поставки № 1
( установка без шлангов)
Ремень приводной А -950-Ш ГОСТ 1284.1-89
Болт М8-6д х 10.58.016 ГОСТ 7798
Гайка 8-Ц ОСТ 133017
Шайба 8 Фос. Окс. ОСТ 1 11532
Шайба А8х12.04.026 ГОСТ 11371
Руководство по эксплуатации
Винт 5-20-Ц ОСТ 1 31528
Гайка 5-Ц ОСТ 1 33017
Комплект поставки № 2
( установка со шлангами)
Комплект поставки № 1
Шланг всасывания (7м) ПВХ ТУ 6-19-195-88
Шланг напорный (15м)
Инструмент
При эксплуатации установки использовать инструмент мотокультиватора «Крот».
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Установка в агрегате с МК соответствует требованиям безопасности, что подтверждено сертификатом соответствия РОСС RU. АЯ04. ВО1982.
4.1 При проведении всех видов работ с установкой в агрегате с мотокультиватором соблюдать требования безопасности, изложенные в руководстве по эксплуатации мотокультиватора « Крот». Особое внимание обратить на следующие правила:
— запуск двигателя мотокультиватора с подсоединенной установкой производить при выключенном сцеплении;
— эксплуатацию установки производить при наличии кожуха, закрывающего клиноременную передачу;
— техническое обслуживание, регулировку и другие виды подобных работ производить при выключенном двигателе;
— отработанные масла сливать в отдельную емкость для последующей их утилизации через автозаправочные станции в установленном порядке;
— срок службы установки 7 лет. По окончании срока службы установка подлежит утилизации через организации «Вторчермет» (рекомендуется в разобранном виде).
5. УСТРОЙСТВО
Установка (рис. 1) состоит из насоса 2, узла управления 3, приемного клапана 4, всасывающего шланга 5, напорного шланга 6, хомута 8, защитного кожуха 1,7.
Насос (рис. 3) состоит из вала редуктора 1, шестерни 2, шкива ведомого 3, валика приводного 4, вентилятора 5, гайки 6, манжет 7,8, заглушки 9.
Рис.1. Мотокультиватор с установкой
6. ПОДГОТОВКА К РАБОТЕ
6.1.1. Ветошью, смоченной в бензине, протрите детали, покрытые снаружи защитной смазкой.
6.2.1. Подсоединить кронштейн и колеса к мотокультиватору согласно паспорту на дополнительные принадлежности.
6.2.2. Установить узел управления 1 (рис. 2) на кронштейн 4, вставить ось 5 и зафиксировать ее фиксатором 6.
6.2.3. Установить насос 2 на фланец корпуса узла управления таким образом, чтобы выход из насоса был сверху. Закрепить его гайками 7, предварительно подложив шайбы 8.
6.2.4. Снять кожух клиноременной передачи мотокультиватора. На свободный шкив мотокультиватора и шкив насоса 9 надеть приводной ремень 10. Проверить его натяжение ремня, для чего подать ручку упрвления 3 от себя до упора. При этом ролик 11 должен обеспечить рабочее натяжение ремня без проскальзывания его по шкиву. Прогиб ремня в середине пролета 8 + 1 мм под действием нагрузки 51Н(5кгс).
Допускается вращение шкива насоса при выключенном узле управления и работающем двигателе.
Регулировать натяжение можно следующими способами:
а) перемещая узел управления по кронштейну 4, для чего в корпусе узла управления 1 предусмотрен ряд отверстий для фиксации;
б) перемещая планку 12 в пазу Г узла управления.
Проверить соосность шкивов двигателя, насоса и натяжного ролика. При необходимости для регулирования правильного и втулкой оси ролика необходимое количество шайб А8х12.04.026 из комплекта поставки.
6.2.5. Установить защитный кожух клиноременной передачи мотокультиватора, затем защитный кожух 13 и закрепите его с помощью болта и гайки.
6.2.6. Подсоединить всасывающий шланг к выходному штуцеру насоса и клапана.
Закрепить шланг на штуцерах с помощью хомутов из комплекта ЗИП.
Рис.2 Монтаж управления и насоса на мотокультиватор
Рис.3 Насос
7. ПОРЯДОК РАБОТЫ
7.1. Заполнить всасывающий шланг и полость насоса водой, для чего:
— отвернуть фильтр заборного клапана 4 (рис. 4);
— вынуть клапан и залить во всасывающий шланг воду до появления ее из штуцера 14 (рис. 2);
ПРИМЕЧАНИЕ. Горловину корпуса клапана при заливке расположить на уровне штуцера 14.
— собрать заборный клапан, установив клапан 2 согласно рис. 4;
— заглушить напорный штуцер 14 любой заглушкой (полиэтиленовой пробкой);
— опустить всасывающий шланг в водоем;
— удалить заглушку из штуцера и проверить наличие уровня воды в отверстии. При необходимости долить воду в штуцер при помощи отрезка шланга или воронки;
— подсоединить напорный шланг 6 (рис. 1) и закрепить его хомутом из ЗИП;
— расположить начальный участок напорного шланга выше штуцера 14 на баке или ручках управления мотокультиватором.
7.2. Произвести запуск двигателя мотокультиватора. Включить установку ручкой узла управления. В случае отсутствия подачи воды из напорного клапана повторить работы по п. 7. 1.
Рис.4. Клапан заборный
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1. Периодичность технического обслуживания.
8.1.1. После работы насосную установку обязательно очистить от грязи, промыть и протереть все наружные поверхности ветошью.
8.1.2. Через каждые 30 часов работы проверить надежность крепления всех резьбовых соединений, а также проверить и произвести регулирование натяжения приводного ремня.
8.1.3. Замену масла (через отверстие с заглушкой 10 (рис. 3)) произвести после первых 50-ти часов наработки, а при последующей эксплуатации установки – один раз в год.
8.1. 4. Периодически проверять состояние заборного клапана и очищать его от грязи и посторонних частиц снаружи и во внутренней полости.
8.2. При нарушении лакокрасочного покрытия наружных поверхностей установки произвести подкрашивание.
9. ХРАНЕНИЕ
9.1. Промытую и просушенную установку хранить в проветриваемом и сухом помещении.
9.2. При длительном хранении производить консистентной смазкой консервацию деталей установки, не имеющих лакокрасочного покрытия.
9.3. Шланги в зимнее время рекомендуется хранить при температуре ниже 0 º С.
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
№ п/п
Неисправность
Вероятная причина
Метод устранения
Насос не всасывается
1. Всасывающий шланг и полость насоса не заполнены водой.
1. Заполнить жидкостью всасывающий шланг и полость насоса согласно п. 7.1. данного руководства.
2. Наличие воздушных пробок.
2. Расправить всасывающий шланг, удалить пузыри, долить воду через напорный штуцер.
3. Засорился фильтр заборного клапана.
3. Очистить фильтр.
4. Неправильная сборка заборного клапана.
4. Собрать заборный клапан по рис. 4.
Снижение расхода через насос
1. Ослабло натяжение ремня.
1. Натянуть ремень согласно п. 6.2.4.
2. Засорился фильтр заборного клапана.
2. Очистить фильтр.
3. Отсутствует смазка в редукторе насоса.
4. Пережим всасывающего или напорного шланга.
4. Расправить шланги.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
При условии соблюдения правил по эксплуатации и техническому обслуживанию, предусмотренных руководством, гарантийный срок эксплуатации установки устанавливается 12 месяцев с даты продажи. Гарантийный срок хранения в упаковке предприятия 36 месяцев, с даты выпуска.
При выявлении дефектов в период гарантийного срока эксплуатации необходимо обратиться в гарантийную мастерскую по адресу:
123362, г. Москва, ул. Циолковского, д. 9, ОАО «Московское машиностроительное предприятие им. В. В. Чернышева», БГР, тел. 491-13-13.
Владелец должен предъявить дефектную установку или ее составные части, оформленный гарантийный талон с корешком и подробное описание отказа. Предъявляемая установка и ее составные части должны быть предварительно вымыты и протерты.
Предприятие-изготовитель не несет ответственности в случае:
— нарушения правил хранения и транспортирования установки;
— отсутствия в гарантийном талоне штампа магазина;
— применения не по назначению.
ДОПОЛНЕНИЕ № 1
к Руководству по эксплуатации 150910000 РЭ
Насосная установка УН – 1 сертифицирована Госстандартом России
СЕРТИФИКАТ № РОСС. RU. АЯ 05. BOO188
- Общие указания.
Для использования установки насосной УН-1 с мотокультиваторами МК-3-01, МК-3-02 «Крот». Вам необходимо отдельно через торговую сеть приобрести комплект дополнительных принадлежностей 151201100:
подвеска 151200200 — 1 шт.
кронштейн 151201200 — 1 шт.
колесо левое 151200800 — 1 шт.
колесо правое 151200900 — 1 шт.
Примечание. Кронштейн 151200400, колесо левое 151200500, колесо правое 151200600 применяются для мотокультиваторов МК-1А-01, МК-1А-02 «Крот».
Технические данные
(уточнение параметров)
1. Производительность, л/ мин. — 25
2. Напор, м. вод. ст. — 16
Комплект поставки
4. Ремень приводной А-950-Ш ГОСТ 12842 — 1 шт.
(вместо А-900-Ш ГОСТ 1284. 2)
5. Шайба А8х12.04.026 ГОСТ 11371 — 3 шт.
(дополнительно)
6. Подготовка к работе
6.1.1. Ветошью, смоченной в бензине, протрите детали, покрытые снаружи защитной смазкой.
6.2.1. Подсоедините кронштейн и колеса к мотокультиватору согласно паспорту на дополнительные принадлежности 151201100ПС.
Внимание! Кронштейн 151201200 устанавливайте лыской вверх.
6.2.2. Установите узел управления 1 (рис. 2) на кронштейн 4, вставьте ось 5 и зафиксируйте ее фиксатором 6.
6.2.3. Установите насос 2 на фланец корпуса узла управления таким образом, чтобы выход из насоса был сверху. Переместите насос вдоль пазов фланца узла управления влево (вид спереди на двигатель). Закрепите насос гайками 7, предварительно подложив шайбы 8.
6.2.4. Снимите кожух клиноременной передачи мотокультиватора. На свободный шкив мотокультиватора и шкив насоса 9 наденьте приводной ремень 10. Проверьте его натяжение, для чего подайте ручку управления 3 от себя до упора. При этом ролик 11 должен обеспечить рабочее натяжение ремня без проскальзывания его по шкиву.
Регулировать натяжение можно следующими способами:
а) перемещая узел управления по кронштейну 4, для чего в корпусе узла управления 1 предусмотрен ряд отверстий для фиксации;
б) перемещая по планке 12 натяжной ролик 11.
Проверьте соосность шкивов двигателя, насоса и натяжного ролика. При необходимости для регулирования правильного положения натяжного ролика подложите между кронштейном и втулкой оси ролика необходимое количество шайб А8х12.04.026 из комплекта поставки.
6.2.5. Установите защитный кожух клиноременной передачи мотокультиватора, затем защитный кожух 13.
6.2. 6. Подсоедините всасывающий шланг к входному штуцеру насоса и клапану, а напорный шланг к выходному штуцеру насоса. Закрепите шланги на штуцерах с помощью хомутов из комплекта ЗИП. Остальные виды работ производите согласно Руководству по эксплуатации 150910000 РЭ.
